10.1 Kurvenanpassung - Fitten

se:kurvenanpassung

Kurvenanpassung, oder auch Fitten genannt, ist eine Technik mit der man versucht, eine gegebene mathematische Modellfunktion bestmöglich an Datenpunkte anzupassen. Der einfachste Fall ist wohl die Bestimmung einer Ausgleichsgeraden, wo die Koeffizienten $k$ und $d$ des Polynoms ersten Grades $f(x,k,d)=kx+d$ so bestimmt werden, dass die Summe der Abstandsquadrate von den Datenpunkten den kleinstmöglichen Wert annimmt.

Diese Minimierung der Summe der Abstandsquadrate bezeichnet man als ''Least Squares''-Verfahren. Bei Vorliegen von $m$ Datenpunkten $(x_{j},x_{j})$ und unter der Annahme, dass die Modellfunktion mit $f(x,a)$ bezeichnet wird, kann die Summe der Abstandsquadrate geschrieben werden als

$$q = \sum_{j=1}^{m} \left( y_{j} - f(x_{j},a) \right)^2 \; \stackrel{!}{=} \; {\rm Min} \; .$$ (10.1)

Diese Summe $q$ der Abstandsquadrate soll minimiert werden, d.h. man sucht nach den besten Parametern $a$ der Funktion $f(x,a)$, wobei $a$ am Beispiel der Ausgleichsgeraden der Vektor $\left[k,d\right]$ ist.

Im Wesentlichen sind zwei unterschiedliche Klassen von Modellfunktionen zu unterscheiden, solche die lineare Funktionen der Parameter $a_i$ sind und solche die nichtlineare Funktionen der Parameter $a_i$ sind. Lineare Funktionen sind Polynome bzw. Funktionen, die man im weitesten Sinne als verallgemeinerte Polynome bezeichnen könnte

$$f(x,a) = \sum_{i=0}^{n} a_{i} x^{i} \; ,$$ (10.2)

$$f(x,a) = a_0 + a_1 x + a_2 x^2 \; ,$$ (10.3)

$$f(x,a) = \sum_{i=0}^{n} a_{i} f_{i}(x) \; ,$$ (10.4)

$$f(x,a) = a_0 + a_1 \sin x + a_2 \cos x \; .$$ (10.5)

Manche Modellfunktionen können z.B. durch Logarithmierung linearisiert werden

$$f(x,a) = a_0 \exp\left( -a_1 x\right) \Rightarrow {\hat f}(x,a) = \ln a_0 - a_1 x \; ,$$ (10.6)

$$f(x,a) = a_0 x^{a_1} \Rightarrow {\hat f}(x,a) = \ln a_0 + a_1 \ln x \; .$$ (10.7)

Typische nichtlineare Funktionen sind solche, wo die Parameter z.B. als Argument von trigonometrischen Funktionen (Frequenz, Phase) vorkommen oder andere Funktionen mit komplexeren funktionalen Zusammenhang

$$f(x,a) = a_0 \sin \left( a_1 x + a_2 \right) \; ,$$ (10.8)

$$f(x,a) = a_0 \exp \left( \frac{-(x-a_1)^2}{a_2}\right) \; ,$$ (10.9)

$$f(x,a) = \frac{a_0}{a_1 + a_2 x} \; .$$ (10.10)

10.1.1 Auswahl der Modellfunktion

se:auswahlmodell

Ein wichtiger Schritt bei der Kurvenanpassung ist die Auswahl der Modellfunktion. Wann immer es möglich ist, lässt man sich von einem zugrunde liegenden physikalischen Modell bei der Auswahl leiten:

• Schwingung - Kombination trigonometrischer Funktionen
• Dämpfung, Abklingverhalten - Exponentialfunktion
• Theoretisches Modell

Ist die Wahl auf ein lineares Modell in Bezug auf die Parameter gefallen, kann man den Anweisungen in Abschnitt 10.1.2 folgen, sonst den Anweisungen im Abschnitt 10.1.4.

10.1.2 Lineares Fitten

se:linearesfitten

Um lineares Fitten zu verstehen, sollte man sich vergegenwärtigen, wie man ein Polynom exakt durch $m$-Datenpunkte $(x_{j},y_{j}$ legen kann. Man benötigt dazu im Normalfall ein Polynom $(m-1)$-ten Grades mit $m$ Koeffizienten. Die Koeffizienten müssen dabei folgendes bestimmtes Gleichungssystem erfüllen

$$\sum_{i=0}^{m-1} a_{i} x_{j}^{i} = y_{j} \; , \; j = 1 \dots m \; ,$$ (10.11)

welches in Matrixform als

$$X_{ji} a_{i} = y_{j}$$ (10.12)

geschrieben werden kann. In den $m$ Spalten der Matrix $X_{ji}=x_{j}^{i}$ stehen somit die Spaltenvektoren $x^{m-1}$, $x^{m-2}$ $\dots$ $x^{0}$. Dieses bestimmte Gleichungssystem kann nun nach den Regeln der linearen Algebra (siehe Abschnitt 5.7) gelöst werden. In MATLAB lautet die Lösung mit Hilfe der Matrix-Links-Division a=X\y, wobei $y$ ein Spaltenvektor sein muss.

Im Falle des Fittens hat man es normalerweise mit einer größeren Anzahl von Datenpunkten zu tun und möchte in den seltensten Fällen Modellfunktionen mit der gleichen Anzahl von Parametern verwenden. Damit hat man es mit einem überbestimmten Gleichungssystem zu tun, dass nicht mehr exakt gelöst werden kann. In MATLAB kann man für die Lösung eines solchen überbestimmten Gleichungssystems aber die gleiche Syntax verwenden. Sobald ein Gleichungssystem überbestimmt ist, löst MATLAB bei Verwendung des Befehls a=X\y das Gleichungssystem im Sinne des ''Least-Squares''-Verfahrens entsprechend der Gleichung 10.1.

Die Unterscheidung zwischen linearen und nichtlinearen Modellfunktionen ist deswegen so wichtig, weil in der numerischen Umsetzung wesentliche Unterschiede bestehen. Im Fall von linearen Funktionen kann das Minimierungsproblem in Gleichung 10.1 immer in ein exakt lösbares lineares Gleichungssystem überführen. Wie man sich leicht überzeugen kann, erhält man für $k=0 \dots n$ aus $\frac{\partial q}{\partial a_k}=0$ das lineare Gleichungssystem

$$X_{ki} a_{i} = b_{k} \; ,$$ (10.13)

$$X_{ki} = \sum_{j=1}^{m} f_{i}(x_{j}) f_{k}(x_{j}) \; ,$$ (10.14)

$$b_{k} = \sum_{j=1}^{m} y_{j} f_{k}(x_{j}) \; .$$ (10.15)

Diesen Vorteil hat man bei einem nichtlinearen Zusammenhang natürlich nicht. In diesem Fall ist man dann auf näherungsweise Verfahren zur Minimierung von Gleichung 10.1 angewiesen.

10.1.2.1 Polynom-Fit

se:polynomfit Hat man sich für ein Polynom vom Grad $n$ entschieden, kann man die MATLAB-Funktion polyfit verwenden. Die Verwendung soll hier am Beispiel eines Polynomfittes der Sinusfunktion gezeigt werden.

 xd = linspace(-pi,pi,9); yd = sin(xd); grad = 5;
 p1 = polyfit(xd,yd,grad);
 x  = linspace(-pi,pi,500); y1 = polyval(p1,x);
 subplot(1,2,1);plot(xd,yd,'ro',x,sin(x),'r-',x,y1,'b-');
 x  = linspace(-2*pi,2*pi,500); y1 = polyval(p1,x);
 subplot(1,2,2);plot(xd,yd,'ro',x,sin(x),'r-',x,y1,'b-');

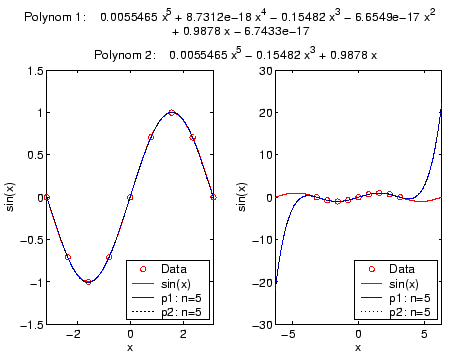

Diese Darstellung demonstriert drei interessante Aspekte:

• Der Fit mit einem Polynom 5-ten Grades ist innerhalb des Datenbereichs sehr gut.
• Außerhalb des Datenbereichs bricht die gute Übereinstimmung sehr rasch zusammen, da Polynome natürlich nicht die beste Modellfunktion für Schwingungen sind. Der Grund dafür ist, dass alle Polynome für $x \rightarrow \pm\infty$ nach $\pm \infty$ ''explodieren''.
• Wie auf Grund der Reihenentwicklung für den Sinus nicht anders zu erwarten, sind die Koeffizienten für gerade Potenzen von $x$ nahezu Null.

Will man an diesem Beispiel die Koeffizienten für die geraden Potenzen von vorne herein auf Null setzen, kann man polyfit nicht verwenden und muss sich auf das Lösen von überbestimmten Gleichungssystemen besinnen.

 X = [xd(:).^5,xd(:).^3,xd(:)];
 b = yd(:);
 a = X \ b;
 p2 = zeros(1,grad+1); p2(1:2:end) = a;

Hier werden nach Lösen des Gleichungssystems mit a = X\b die drei erhaltenen Koeffizienten an den richtigen Stellen im Polynom p2 gespeichert.

10.1.2.2 Allgemeiner linearer Fit

se:allgemeinlinfit

Im allgemeinen Fall muss es sich nun nicht um Polynome handeln. Im folgenden Beispiel soll die Funktion $f(x,a)$, die als

$$f(x,a) = a_{1} f_{1}(x) + a_{2} f_{2}(x) \; ,$$ (10.16)

$$f_{1}(x) = \exp\left(-0.2 \; x\right) \; ,$$ (10.17)

$$f_{2}(x) = \sin (4x) \exp\left(-0.4 \; x\right) \; ,$$ (10.18)

gegeben ist, an die Datenpunkte in den Vektoren xd und yd angepasst werden. Zuerst kann man in diesem Fall die Funktionen als inline-Funktionen definieren:

 f1c = 'exp(-0.2*x)';
 f2c = 'sin(4*x).*exp(-0.4*x)';
 fc  = ['a(1)*',f1c,'+a(2)*',f2c];
 f1  = inline(f1c,'x');
 f2  = inline(f2c,'x');
 f   = inline(fc,'x','a');

Um das lineare Gleichungssystem nun lösen zu können, muss man die Koeffizientenmatrix X und den Inhomegenitätsvektor b definieren und dann die Lösung für die Koeffizienten a bestimmen:

 X  = [f1(xd(:)),f2(xd(:))];
 b  = yd(:);
 a  = X\b;

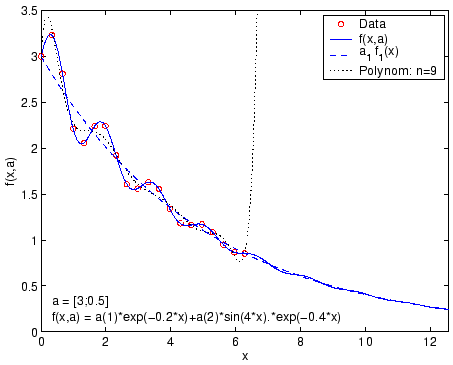

Mit diesen Daten kann man nun die Funktionen darstellen.

Hier fällt nun auf, dass

• bei passender Modellfunktion die Kurve auch außerhalb des Datenbereichs sich ''vernünftig'' verhält, und dass
• der zusätzlich eingezeichnete Polynomfit innerhalb der Daten nicht sehr gut liegt, und dass
• er natürlich außerhalb der Daten das gewohnte Verhalten zeigt.

10.1.3 Exponentieller Fit

se:exponentiellerfit Beim radioaktiven Zerfall folgt die Intensität der Strahlung folgendem Gesetz

$$I(t) = I_{0} \exp \left( -\frac{t}{\tau}\right) \; ,$$ (10.19)

wobei $I_{0}$ die Anfangsintensität und $\tau$ die Halbwertszeit ist. Logarithmiert man die Gleichung, kommt man zu folgender Darstellung

$${\hat I}(t) = a_{1} t + a_{2} \; ,$$ (10.20)

$${\hat I} = \ln I \; ,$$ (10.21)

$$a_{1} = -\frac{1}{\tau} \; ,$$ (10.22)

$$a_{2} = \ln I_{0} \; ,$$ (10.23)

Vorausgesetzt die Zeit- und die Intensitätswerte sind in den Variablen t und I gespeichert, kann man nun wieder das Gleichungssystem aufbauen und lösen. Hier sieht man auch, dass wenn man ein konstantes Glied bestimmen will, die Matrix X einfach eine Reihe mit Einsen enthalten muss:

 X = [t(:),ones(size(t(:)))];
 b = log(I(:));
 a = X\b;
 tau = -1 / a(1);
 I0  = exp(a(2));

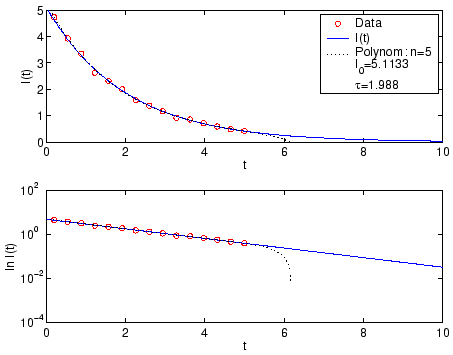

Nach Durchführen des Fits (Lösen des Gleichungssystems) kann man natürlich dann wieder die interessierenden Größen $\tau$ und $I_{0}$ berechnen.

Der zusätzlich berechnete Polynomfit erweist sich natürlich wieder als untauglich.

10.1.4 Nichtlineares Fitten

se:nichtlinearesfitten

Im Falle einer Modellfunktion, die eine nichtlineare Funktion in den Modellparametern ist, muss man nun zu anderen Methoden greifen. Als einfachstes Beispiel soll hier eine Schwingung mit Amplitude $A$, Frequenz $\omega$ und Phase $\phi$ verwendet werden, die durch folgenden Zusammenhang gegeben ist

$$y(t) = A \sin \left( \omega t + \phi \right) \; .$$ (10.24)

Für eine Umsetzung des Problems in MATLAB muss man nun eine MATLAB-Funktion oder eine inline-Funktion schreiben, die den funktionalen Zusammenhänge wiedergibt:

 fc = 'a(1)*sin(a(2)*t+a(3))';
 f  = inline(fc,'a','t');

Wichtig dabei ist, dass alle Parameter (hier $A$, $\omega$, $\phi$) in einen Vektor zusammengefasst werden (hier a), und dass dieser Vektor an erster Stelle in der Übergabeliste steht.

Der Funktionsaufruf y=f(a,t) muss also für jeden Parametervektor a und jeden Zeitvektor t die Auslenkung y liefern, wobei y die gleiche Größe wie t haben muss.

In diesem Beispiel liegen die Datenpunkte wieder als Vektoren td und yd vor. Im Unterschied zum nichtlinearen Fitten braucht man nun aber auch einen Startwert für die Parameter um MATLAB mitzuteilen, wo man ungefähr die Lösung erwartet. Danach kann man mit dem MATLAB-Programm nlinfit den Fit durchführen. Diese Routine stammt aus dem MATLAB-Statistik Toolbox, ist also beim Grundpaket nicht installiert.

 as = [0.8,1,0.2];
 af = nlinfit(td,yd,f,as)
 t = linspace(-4*pi,4*pi,1000);
 y = f(af,t);

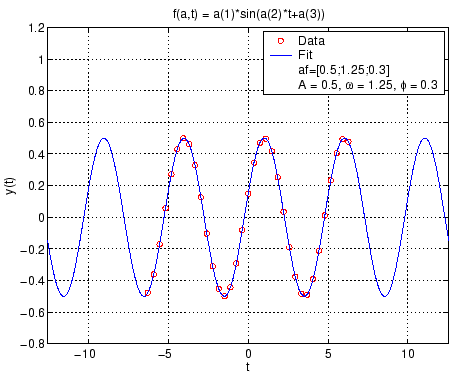

Damit kann man sich dann mit dem Zeitvektor t die Modellfunktion berechnen und zusammen mit den Daten darstellen.

Warum braucht man nun einen Startwert. Im Unterschied zum linearen Fitten, wo das zugehörige Gleichungssystem immer eine eindeutige Lösung besitzt, die direkt ermittelt werden kann, benötigt man hier ein iteratives Verfahren. Dabei wird ausgehend von einem Startwert das Minimum einer Funktion gesucht, in dem man sich Schritt für Schritt dem Minimum nähert. Dazu gibt es viele Möglichkeiten (z.B.: Gauss-Newton). Entscheidend ist also der Unterschied, das es kein direktes Verfahren gibt um die Lösung zu finden. Nichtlineare Probleme haben dazu auch häufig mehrere (oft viele) ''lokale'' Minima, interessiert ist man aber am so genannten ''globalen'' Minimum, welches die ''bestmögliche'' Lösung des Problems darstellt. Daher ist eine gute Wahl des Startwertes meist eine essentielle Vorleistung für eine gute Lösung. Meist findet man diese durch ''clevere'' Betrachtung der Daten.

Als weiteres Beispiel soll hier die Funktion aus Gleichung 10.16 verallgemeinert werden, indem alle Parameter veränderlich gemacht werden,

$$f(x,a) = a_{1} f_{1}(x) + a_{2} f_{2}(x) \; ,$$ (10.25)

$$f_{1}(x) = \exp\left(-a_{3} x\right) \; ,$$ (10.26)

$$f_{2}(x) = \sin (a_{4} x) \exp\left(-a_{5} x\right) \; ,$$ (10.27)

Dies ist nun ein nichtlineares Problem in $a$ mit folgender Umsetzung in MATLAB:

 fc  = 'a(1)*exp(-a(3)*x) + a(2)*sin(a(4)*x).*exp(-a(5)*x)';
 fa  = inline(fc,'a','x');

Unter der Voraussetzung, dass die Daten wieder in xd und yd zur Verfügung stehen, kann man die Lösung folgendermaßen finden

 as1 = [2,1,1,2,1];
 af1 = nlinfit(xd,yd,fa,as1)

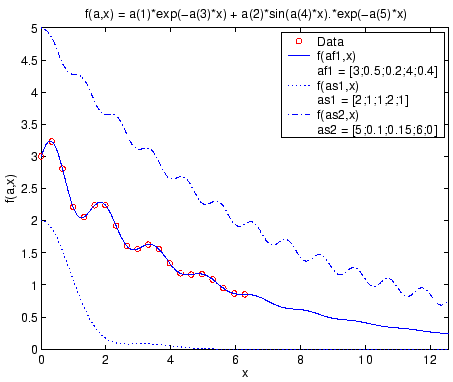

Die Darstellung der Daten, des Ergebnisses und der Resultate von zwei Startwerten kann man in folgender Graphik sehen:

Die Standard MATLAB-Funktion für das suchen von Minima ist die Routine fminsearch. Um diese beim vorliegenden Problem verwenden zu können, muss man eine Funktion programmieren, die den Skalarwert $q$ der Gleichung 10.1 zurück gibt. Diese Funktion muss also die Summe der Abstandsquadrate an allen Datenpunkten berechnen und benötigt dafür den Parametervektor a und die Daten xd und yd. Am Beispiel der letzten Funktion kann das so aussehen:

 function q = lqfunc(a,xd,yd)
 y = a(1)*exp(-a(3)*xd) + a(2)*sin(a(4)*xd).*exp(-a(5)*xd);
 q = sum((y-yd).^2);

Wichtig ist also der Punkt, dass hier jeweils nur ein skalarer Wert, nämlich der Wert der zu minimierenden Funktion, zurückgegeben wird. Diese Funktion wird nun an fminsearch zusammen mit Startwerten übergeben

 af3 = fminsearch(@lqfunc,as1,[],xd,yd)

und liefert die ''besten'' Parameter. An Stelle von [] kann man Optionen übergeben (siehe Hilfe zu fminsearch). Die Datenvektoren xd und yd werden von fminsearch an die Funktion lqfunc weitergegeben. Dieses Beispiel zeigt somit nochmals, dass eigentlich die Funktion 10.1 minimiert wird, und dass dies dann zur besten Annäherung der Modellfunktion an die Daten führt.
