11.2 Beispiele

Die Fülle der möglichen MATLAB-Befehle zur Darstellung von Graphiken übersteigt die Möglichkeiten des Skriptums. Hier finden Sie daher einige Beispiele aus deren Verhalten man die Wirkungsweise der MATLAB-Befehle erkennen kann ( htplot2d.m, htplot2da.m, htplot2ds.m unter Verwendung der Hilfsroutine zum Setzen von Defaultwerten setmyfig.m).

Ansonsten kann hier nur auf die MATLAB-Hilfe verwiesen werden. Eine lange Liste von HTML-Seiten finden man unter diesem Link auf Graphikhilfe.

Einen guten Überblick bekommt man auch im helpdesk unter den Punkten Functions by Catagory, Graphics, 3-D Visualization and Handle Graphics Object Property Browser

11.2.1 Zweidimensionale Plots

talkprint

fplot('fun',[ $x_{min}$ , $x_{max}$ ]) & 11.2.1.1 & Zeichnet 'fun' im Bereich von $x_{min}$ bis $x_{max}$
plot(x,y) & 11.2.1.2 & Zeichnet y als Funktion von x
ezplot('fun',[ $x_{min}$ , $x_{max}$ ]) & 11.2.1.3 & erstellt u.a. implizite Funktionen, automatische Achsenbeschriftung
comet(x,y,p) & 11.2.1.4 & Zeichnet 2D Funktion in Form eines animierten 'Kometen'
semilogx(x,y) & 11.2.1.5 & Zeichnet 2D Funktion mit (10er-) logarithmischer x-Achse
semilogy(x,y) & 11.2.1.6 & Zeichnet 2D Funktion mit (10er-) logarithmischer y-Achse
loglog(x,y) & 11.2.1.7 & Zeichnet 2D Funktion mit (10er-) logarithmischer x- und y-Achse
plotyy(

') & 11.2.1.8 & Erstellt 2 Graphen mit den Plotbefehlen

und

mit getrennten y - Achsen
polar(phi,r) & 11.2.1.9 & Zeichnet die Funktion r(phi) in Polarkoordinaten.

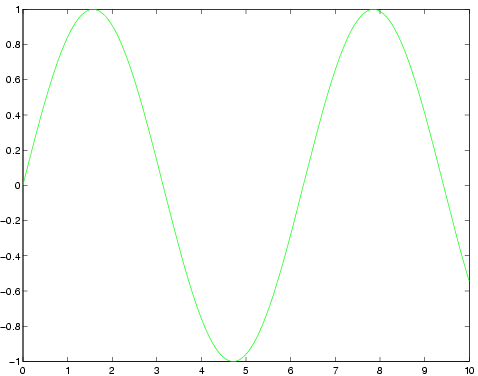

11.2.1.1 Fplot

Plot einer grünen Sinuskurve im Bereich von x = 0 bis 10

fplot('sin',[0,10],'g')

Als weitere Farbkürzel neben 'g' (grün) sind 'k' (schwarz), 'm' (violett), 'r' (rot), 'c' (türkis), 'b' (blau), 'w' (weiß) und 'y' (gelb) erlaubt, siehe auch linespec.

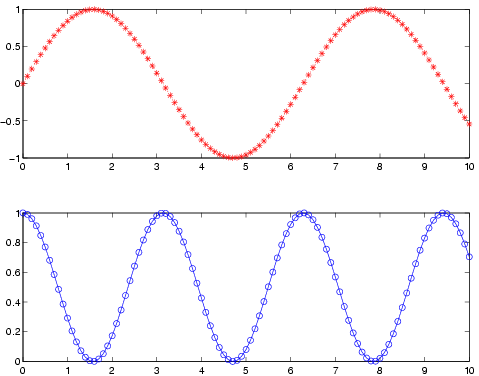

11.2.1.2 Plot

Mit Hilfe von subplot werden 2 Achsen geschaffen, die Zeichen zwischen den ' ' in plot symbolisieren Farbe, 'Marker Style' und 'Line Style'.

x=0:0.1:10;
y1=sin(x);
y2=cos(x).^2;

figure
subplot(2,1,1)
plot(x,y1,'r*:')

subplot(2,1,2)
plot(x,y2,'bo-')

Eine vollständige Auflistung der verfügbaren Symbole der erwähnten `Styles' finden sich in der Hilfe von linespec

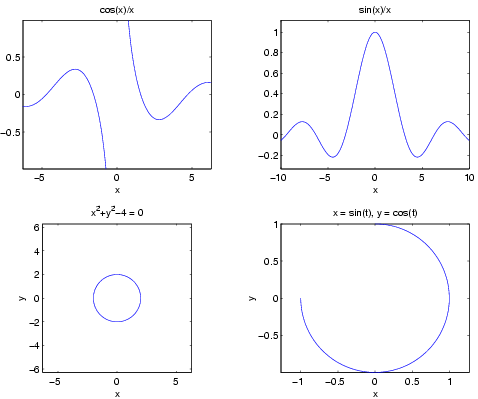

11.2.1.3 Ezplot

Der Befehl axis square stellt jede Achse mit derselben Länge dar und verhindert, dass Kreise als Ellipsen wirken.

subplot(2,2,1)
ezplot('cos(x)/x')

subplot(2,2,2)
ezplot('sin(x)/x',[-10,10])

subplot(2,2,3)
ezplot('x^2+y^2-4')
axis square

subplot(2,2,4)
ezplot('sin','cos',[0,1.5*pi])

11.2.1.4 Comet

Der letzte Parameter in comet gibt die Schweiflänge relativ zur Gesamtlänge des Graphen an.

t=0:0.01:2*pi;
x=cos(5*t);
y=sin(3*t);

comet(x,y,0.2)

Achtung, die Erstellung des Graphen erfolgt im erasemode none, wird das Graphikfenster vergrößert, verschwindet der Graph, er kann daher auch nicht gedruckt werden.

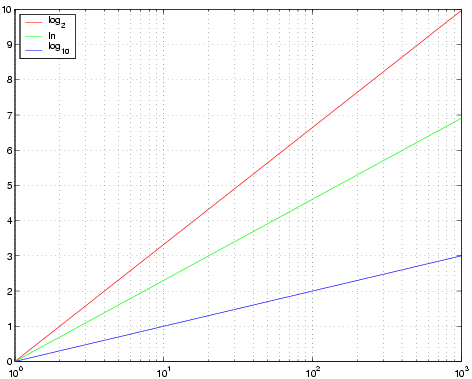

11.2.1.5 Semilogx

Der Befehl legend fügt dem Plot an einer wählbaren Position eine Legende der Lines hinzu, grid fügt der Graphik Gitterlinien hinzu.

x=logspace(0,3,30);
y1=log2(x);
y2=log(x);
y3=log10(x);

semilogx(x,y1,'r',...
         x,y2,'g',...
         x,y3,'b')

grid on
legend('log_2','ln','log_{10}',2)

Sollen mehrere Lines in eine Achse gezeichnet werden, so können die Koordinaten und Style Eigenschaften der Lines hintereinandergefügt werden.

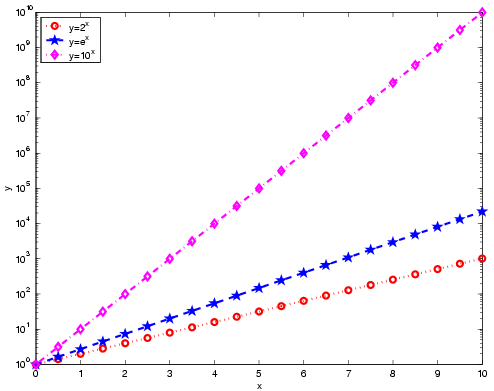

11.2.1.6 Semilogy

Die Befehle xlabel und ylabel ermöglichen die Beschriftung der x - und der y - Achse.

x=0:0.5:10;
y1=2.^x;
y2=exp(x);
y3=10.^x;

semilogy(x,y1,'r:o',...
         x,y2,'b--p',...
         x,y3,'m-.d',...
	 'linewidth',2)

xlabel('x')
ylabel('y')
legend('y=2^x','y=e^x','y=10^x',2)

Die Dicke der Linien läßt sich mit der Line - Eigenschaft linewidth verändern, im Beispiel beträgt sie 2 Punkte.

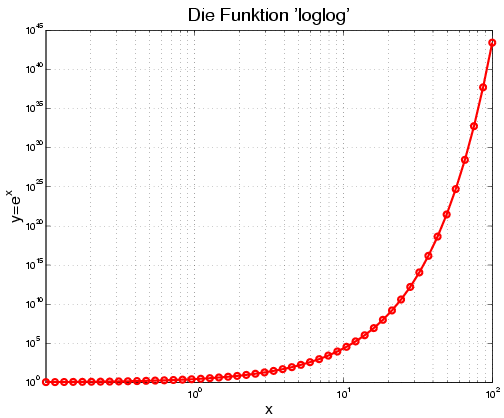

11.2.1.7 Loglog

Um die Achse mit einer Überschrift zu versehen, kann der Befehl titel verwendet werden.

x=logspace(-1,2);
y=exp(x);

loglog(x,y,'ro-','linewidth',2)

xlabel('x','fontsize',16)
ylabel('y=e^x','fontsize',16)
title('Funktion ''loglog''',...
      'fontsize',18)

Die Größe der Schrift wird mit fontsize gesteuert, dies ist jedoch nur eine von vielen Texteigenschaften. Werden in einem String ' ' - Symbole verwendet, so muss man, wie im Beispiel der Überschrift, zwei statt nur eines der ' ' Symbole verwenden.

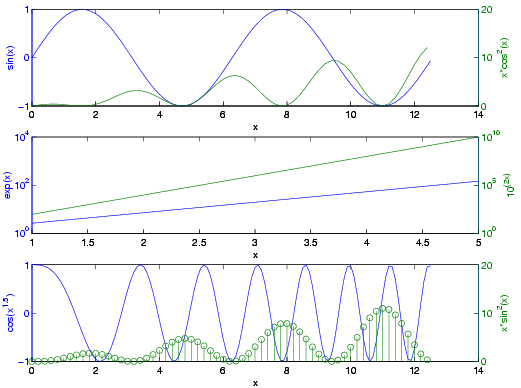

11.2.1.8 Plotyy

Die linke y-Achse gehört zur ersten, die rechte hingegen zur zweiten Funktion. Stellvertretend für die 3 Subplots sei hier nur der 3. angeführt.

subplot(3,1,3)
x1=0:0.1:4*pi;
y1=cos((x1.^1.5));
x2=0:.2:4*pi;
y2=x2.*sin(x2).^2;

[AX,H1,H2]=plotyy(x1,y1,x2,y2,...
                 'plot','stem');

set(get(AX(1),'xlabel'),...
    'String','x')
set(get(AX(2),'xlabel'),...
    'String','x')
set(get(AX(1),'ylabel'),...
   'String','cos(x^{1.5})')
set(get(AX(2),'ylabel'),...
   'String','x*sin^2(x)')

In diesem Beispiel tritt erstmals das sehr wichtige 'Graphik-Handle' Konzept auf. Ein Graphik-Handle ist ein Code, der die gesamte Information von Achsen, Figures und anderen Graphik-Objekten beinhaltet. Mit dem Befehl get können alle Eigenschaften des Objekts abgefragt und mit set gesetzt werden. In diesem Beispiel etwa werden die 'String' Eigenschaften von x- und ylabel gesetzt. AX beinhaltet die Handles beider Achsen, H1 und H2 sind die Handles der beiden 'Line' Objekte. So bekommt man beispielsweise mit get(H1) die gesamte Information über den blau gezeichneten Graphen, mit set(H1,'linewidth',4) verändert man die Liniendicke auf 4 Punkte.

11.2.1.9 Polardiagramm

Text in der Spalte

phi=0:0.1:2*pi;
r1=sin(phi).^2;
r2=cos(phi).^2;

polar(phi,r1,'b:p')
hold on
polar(phi,r2,'r-.*')

text(phi(5),r1(5),...
  '\leftarrow sin^2\Phi',...
  'color','blue')
text(phi(10),r2(10),...
  '\leftarrow cos^2\Phi',...
  'color','red')
hold off

Nach dem Befehl hold on werden alle weiteren Graphiken in das aktuelle Achsensystem gezeichnet, ohne die vorigen Graphiken zu löschen, erst mit hold off werden alten Graphiken durch neue ersetzt.

text(x,y,'string') gestattet die Positionierung eines Texts 'string' bei den Koordinaten (x,y) im Achsensystem.

talkprint

hist(y,x) & 11.2.1.10 & Erstellt ein Histogramm der Werte in y über jenen von x
bar(x,y,'width','style') & 11.2.1.11 & Stellt die Datenpaare [x,y] als vertikale Balken dar
barh(x,y,'width','style') & 11.2.1.12 & Stellt die Datenpaare [x,y] als horizontale Balken dar
pie(x,'explode') & 11.2.1.13 & Zeichnet ein 2D Kreisdiagramm der Daten von x

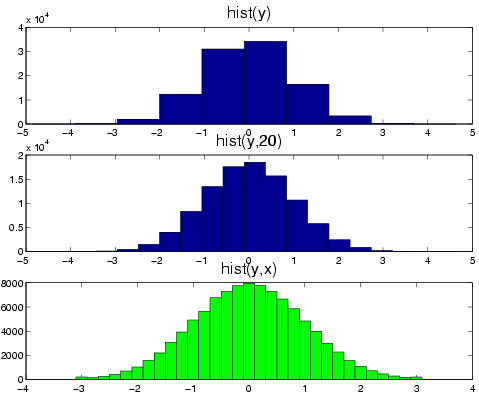

11.2.1.10 Histogramm

Die unterschiedlichen Aufrufe des Histogramm - Befehls anhand eines Beispiels normalverteilter Daten:

y=randn(1,100000);
subplot(3,1,1)
hist(y)
title('hist(y)','fontsize',16);

subplot(3,1,2)
hist(y,20)
title('hist(y,20)','fontsize',16);

subplot(3,1,3)
x=-3:0.2:3;
hist(y,x)
title('hist(y,x)','fontsize',16);

h = findobj(gca,'Type','patch');
set(h,'facecolor','g')

Die letzten beiden Zeilen färben die Balken des Histogramms grün ein, dabei wird mit findobj nach allen Graphik-Objekten der mit gca abgefragten aktuellen Achsen gesucht, die vom Typ patch sind. Der resultierende Handle wird von set zum Verändern der Patch-Eigenschaft herangezogen.

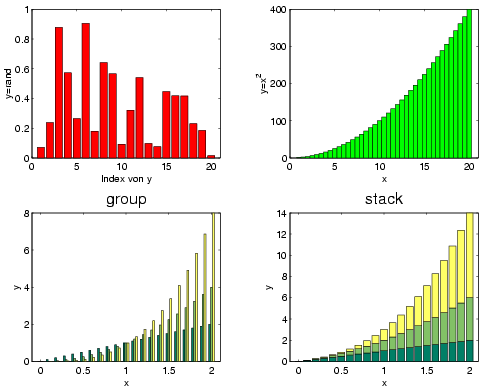

11.2.1.11 Bar

y kann sowohl ein Vektor, als auch eine n * m Matrix sein, wobei n=length(x) und m die Anzahl der dargestellten Datensätze entspricht.

subplot(2,2,1)
y=rand(20,1);
bar(y,'r')

subplot(2,2,2)
x=1:0.5:20;
y=x.^2;
bar(x,y,1,'g')

subplot(2,2,3)
x=[0:0.1:2]';
y=[x,x.^2,x.^3];
colormap summer
bar(x,y,1,'group')

subplot(2,2,4)
bar(x,y,'stack')

Der Style 'grouped' positioniert die Balken der m Datensätze nebeneinander, mit 'stack' werden sie übereinander angeordnet. Mir colormap lassen sich sowohl vordefinierte, als auch selbst entworfene Farbskalen für die Darstellung der Graphiken verwenden.

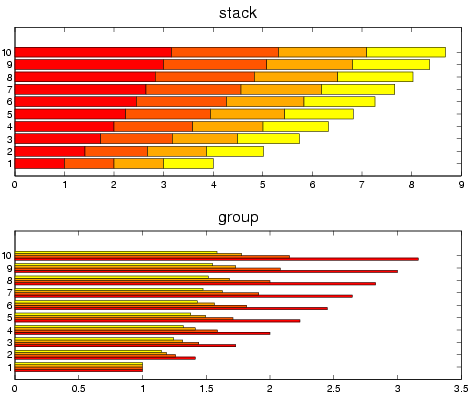

11.2.1.12 Barh

Wie im Beispiel 11.2.1.11 kann y eine Matrix sein.

x=(1:1:10)';
y=[x.^(1/2),x.^(1/3),x.^(1/4),x.^(1/5)];

subplot(2,1,1)
barh(x,y,'stack')

subplot(2,1,2)
barh(x,y,1,'group')

colormap autumn
set(gcf,'color','w')

Für die Darstellungsmöglichkeiten gruppierter Daten kann man zwischen 'grouped' und 'stack' wählen.

Der Befehl gcf ermittelt den Handle der aktuellen Figure, im Beispiel wird er benutzt, um die Farbe des Fensters auf weiß zu setzen.

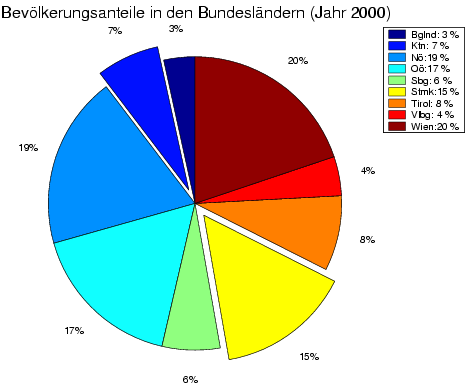

11.2.1.13 Pie

Wird der aus 0 und 1 bestehende Vektor 'explode' angegeben, so werden jene Segmente hervorgehoben, die in explode (muß dieselbe Länge wie x haben) den Wert 1 aufweisen.

einwohner=[278,562.7,1545.3,...
           1380.5,518.6,1202.3,...
           672.2,350.3,1611.4];
explode=[0,1,0,0,0,1,0,0,0];

pie(einwohner,explode)

talkprint

stem(x,y) & 11.2.1.14 & Zeichnet y=f(x) und verbindet Punkte mit x-Achse
stairs(x,y) & 11.2.1.15 & Erstellt Funktion y=f(x) in Form eines Stufendiagramms
errorbar(x,y,e) & 11.2.1.16 & Zeichnet y als Funktion von x samt Fehlerbalken der Länge e
compass(x,y) & 11.2.1.17 & Zeichnet y=f(x) und verbindet die Punkte durch Vektorpfeile mit dem Ursprung
feather(u,v) & 11.2.1.18 & Zeichnet die relativen Koordinaten u und v und verbindet die Punkte mit den jeweiligen Koordinatenursprüngen entlang der Abszisse
scatter(x,y,r,c) & 11.2.1.19 & Zeichnet Punkte an den Stellen (x,y) der Größe r sowie der Farbe c
pcolor(x,y,c) & 11.2.1.20 & Erstellt einen 'Pseudocolorplot' der Elemente c an den von den Punkten (x,y) definierten Positionen
area(x,y) & 11.2.1.21 & Füllt den Bereich zwischen y=f(x) und der Abszisse mit einer Farbe
fill(x,y,c) & 11.2.1.22 & Malt die durch (x,y) definierten Polygone mit der Farbe c aus
contour(x,y,z) & 11.2.1.23 & Zeichnet durch z=f(x,y) definierte Konturlinien
contourf(x,y,z) & 11.2.1.24 & Zeichnet durch z=f(x,y) definierte Konturlinien und füllt die Flächen dazwischen aus
quiver(x,y,u,v) & 11.2.1.25 & Erstellt von den Punkten (x,y) ausgehende Vektoren mit den Komponenten (u,v)
plotmatrix(x,y) & 11.2.1.26 & Streudiagramm, die Spalten von x werden über jenen von y aufgetragen

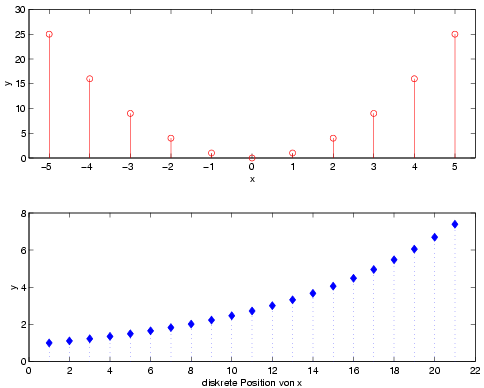

11.2.1.14 Stem

Mit der Option 'filled' werden die Datenpunkte ausgefüllt.

subplot(2,1,1)
x=-5:5;
y=x.^2;
stem(x,y,'r')
axis([-5.5,5.5,0,30])

subplot(2,1,2)
x=0:0.1:2;
stem(exp(x),'fill','b:d')
xlim([0,length(x)+1])

Im ersten Subplot werden die Achsengrenzen durch axis([xmin,xmax, ymin, ymax]) geregelt, im zweiten Subplot mit dem Befehl xlim, wobei der Wertebereich der y-Achse unberührt bleibt.

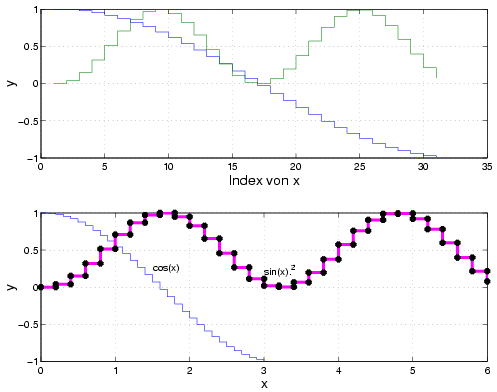

11.2.1.15 Stairs

subplot(2,1,1)
x1=[0:0.1:3]';x2=[0:0.2:6]';
y1=cos(x1);y2=sin(x2).^2;
y=[y1,y2];
stairs(y)

subplot(2,1,2)
x=[x1,x2];
handle=stairs(x,y);

set(handle(2),'linewidth',3,...
      'color','m','marker','*',...
      'markeredgecolor','k')

Mit Hilfe des Handle-Konzepts werden Liniendicke, Malfarbe, Datensymbole sowie die Umrandung dieser Datensymbole verändert.

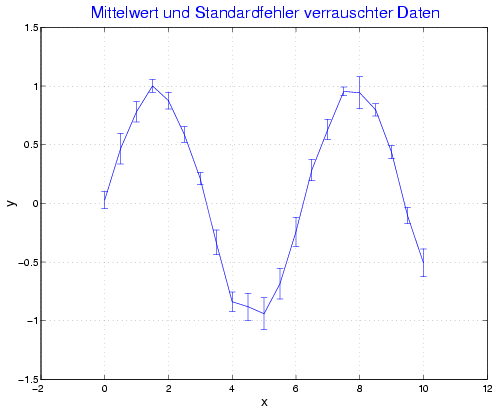

11.2.1.16 Errorbar

Mit Errorbar lassen sich elegant Mittelwerte und Standardabweichungen abbilden.

x=0:0.5:10;
y=repmat(sin(x),[5,1]);
zufalls_fehler=randn(size(y))/10;
y = y + zufalls_fehler;

errorbar(x,mean(y),std(y));

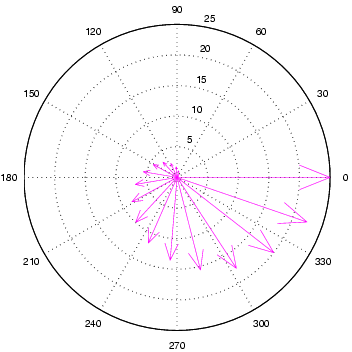

11.2.1.17 Compass

Bei den Daten (x,y) handelt es sich um kartesische Koordinaten.

phi=linspace(0,2*pi,20);
r=linspace(0,5,20);
[x,y]=pol2cart(phi,r);

compass(r.*x,r.*y,'m')

Mit [x,y]=pol2cart(phi,r) lassen sich die Polarkoordinaten (phi,r) in die kartesischen Koordinaten (x,y) umwandeln.

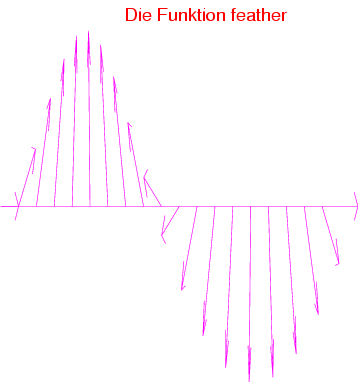

11.2.1.18 Feather

Normalerweise ist i auch in Matlab die imaginäre Einheit, das Symbol 'i' wird jedoch häufig als Laufindex verwendet und verliert dadurch den Wert

phi=linspace(0,2*pi,20);
i=sqrt(-1);
z=exp(i*phi);

feather(z,'m')

axis off

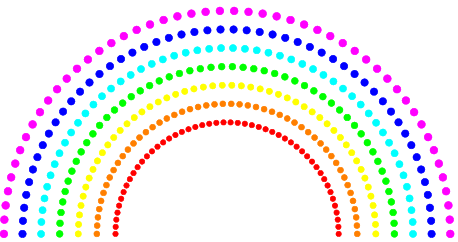

11.2.1.19 scatter

t=linspace(0,pi,50);
x=repmat(cos(t),[7,1]);
y=repmat(sin(t),[7,1]);
r=[6:12]';
r=repmat(r,[1,50]);
farbe=[1:7]';
farbe=repmat(farbe,[1,50]);

xx=reshape(r.*x,[],1);
yy=reshape(r.*y,[],1);
rr=5*reshape(r,[],1);
farbe=reshape(farbe,[],1);

scatter(xx,yy,rr,farbe,'o','filled')
axis equal off

axis equal paßt das Achsensystem einem Quadrat an, sodass Kreise wirklich kreisförmig und nicht elliptisch aussehen.

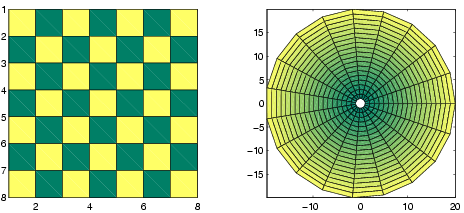

11.2.1.20 Pseudocolor

Der Befehl eye(2) erzeugt eine 2*2 Diagonalmatrix, mit repmat wird diese Diagonalmatrix zu einem Schachbrettmuster aneinanderkopiert.

x=eye(2);
X=repmat(x,[4,4]);
pcolor(X)
colormap summer; axis ij square

t=linspace(0,2*pi,20);
x=cos(t); y=sin(t); r=[1:20]';
X=repmat(x,[20,1]);
Y=repmat(y,[20,1]);
R=repmat(r,[1,20]);
axis square; pcolor(R.*X,R.*Y,R)

axis ij wählt für das Achsensystem den Matrixmodus, wodurch die Indizierung in der linken oberen Ecke der dargestellten Matrix beginnt und jede Zelle die Länge 1 besitzt.

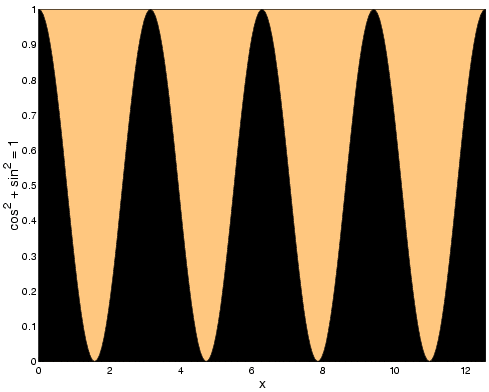

11.2.1.21 Area

t=linspace(0,4*pi,200);
y1=cos(t).^2;
y2=sin(t).^2;
y=[y1;y2]';

area(t,y)

axis tight
colormap copper

axis tight wählt die Achsengrenzen derart, dass sie nur den Bereich der Graphik abdecken.

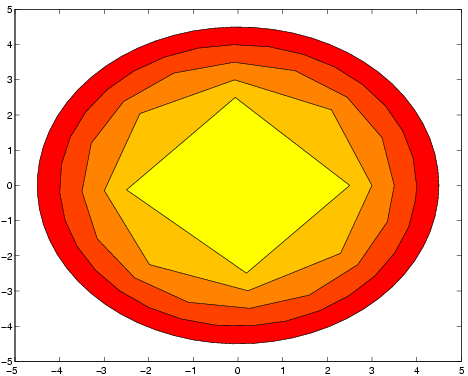

11.2.1.22 Fill

Von dem Kreis (eigentlich 64-Eck) werden in einer Schleife jeder, jeder 2., 4., 8. und 16. Punkt herausgegriffen und durch Linien zu einem Polygon verbunden und mit der i. Farbe der aktuellen colormap ausgemalt.

t=linspace(0,2*pi,64);
x=cos(t);
y=sin(t);

for i=1:5
    r=5-i/2;
    index=2^(i-1);
    fill(r*x(1:index:end),...
         r*y(1:index:end),i)
    hold on
end

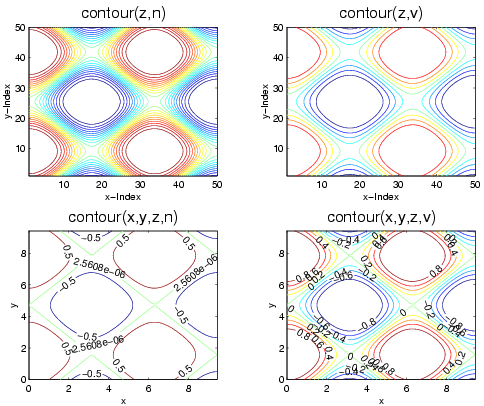

11.2.1.23 Contour

Der sehr wichtige und vorallem bei 3D Plots unabkömmliche Befehl meshgrid erzeugt eine Matrix für die x- sowie eine für die y- Komponente des Gitters, über dem z definiert ist

x=linspace(0,3*pi,50);
y=linspace(0,3*pi,50);
[xx,yy]=meshgrid(x,y);
z=(sin(cos(xx)+sin(yy)));
v=linspace(min(min(z)),...
       max(max(z)),10);

subplot(2,2,1)
contour(z,20)

subplot(2,2,2)
contour(z,v)

subplot(2,2,3)
[c,h]=contour(xx,yy,z,3);
clabel(c,h)

subplot(2,2,4)
v=[-1:0.2:1];
[c,h]=contour(xx,yy,z,v);
clabel(c,h)

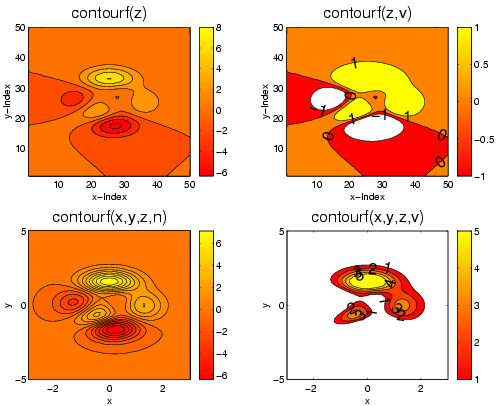

11.2.1.24 Contourf

x=linspace(-3,3,50);
y=linspace(-5,5,50);
[xx,yy]=meshgrid(x,y);

subplot(2,2,1)
zz=peaks(xx,yy);
contourf(zz);

subplot(2,2,2);
v=[-1,0,1];
[c,h]=contourf(zz,v);
clabel(c,h,'fontsize',16)

subplot(2,2,3)
contourf(xx,yy,zz,15)

subplot(2,2,4)
v=[1,2,3,4,5];
[c,h]=contourf(xx,yy,zz,v);
clabel(c,h,'fontsize',16)

colorbar

Der Befehl colorbar fügt am rechten Rand der Achse eine Farbskala mit einer Zuordnung der Farben zu den z-Werten hinzu.

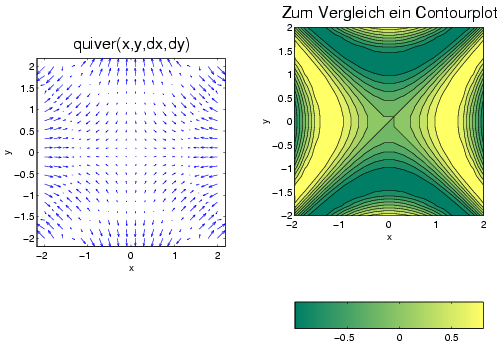

11.2.1.25 Quiver

Die linke Abbildung wurde mit dem Befehl quiver erzeugt, rechts davon befindet sich zum besseren Verständnis seiner Funktionsweise ein Contourplot

x=linspace(-2,2,20);
y=linspace(-2,2,20);
[xx,yy]=meshgrid(x,y);

zz=sin(xx.^2-yy.^2);
[dx,dy]= gradient(zz);

subplot(1,2,1)
quiver(xx,yy,dx,dy)

subplot(1,2,2)
contourf(xx,yy,zz)
colorbar('horiz')

Mit Hilfe von gradient erhält man die x- und y- Komponenten des numerischen Gradienten.

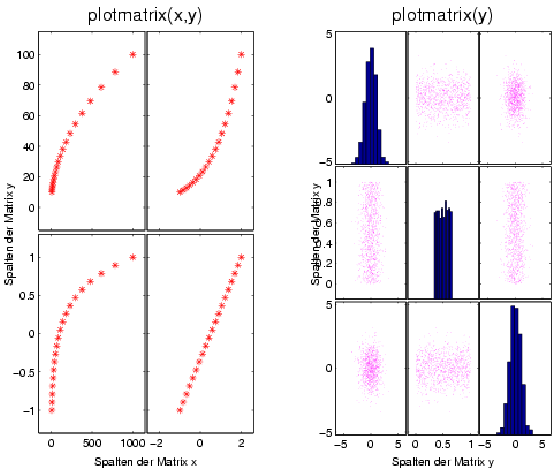

11.2.1.26 Plotmatrix

subplot(1,2,1)
x1=logspace(1,3,20)';
x2=linspace(-1,2,20)';
y1=logspace(1,2,20)';
y2=linspace(-1,1,20)';
x=[x1,x2];
y=[y1,y2];

plotmatrix(x,y,'r*')
subplot(1,2,2)
y = randn(1000,3);
y(:,2)=rand(1000,1);
plotmatrix(y,'m.')

$\includegraphics[width=\columnwidth]{appdata/graph_plotmatrix}$

Wird nur eine Matrix übergeben, dann werden in den Diagonalen der Subplots Histogramme der betreffenden Spalten eingezeichnet.

11.2.2 Dreidimensionale Plots

Matlab bietet auch eine Fülle von Befehlen, 3D Graphiken eindrucksvoll darzustellen

talkprint

plot3(x,y,z) & 11.2.2.1 & 3D Daten werden durch Angabe von x, y und z dargestellt

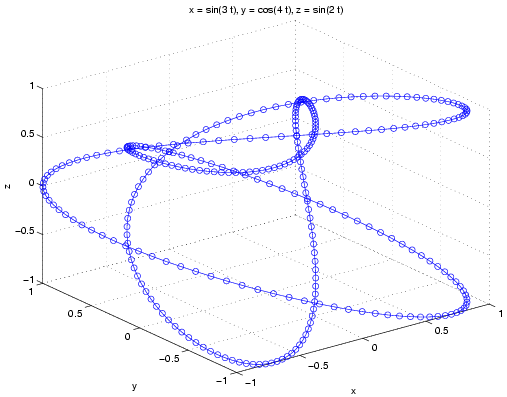

ezplot3(x(t),y(t),z(t)) & 11.2.2.2 & Erstellt parametrischen 3D Plot durch Angabe der Funktionen als Strings und des Wertebereichs für t
comet3(x,y,z,p) & 11.2.2.3 & Zeichnet 3D Funktion in Form eines animierten 'Kometen'

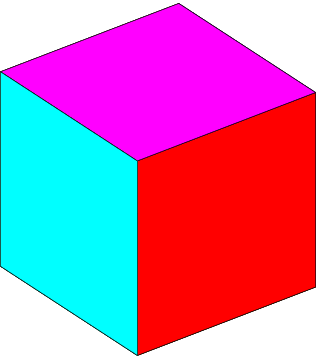

fill3(x,y,z,c) & 11.2.2.4 & Malt die durch (x,y,z) definierten 3D-Polygone mit der Farbe c aus

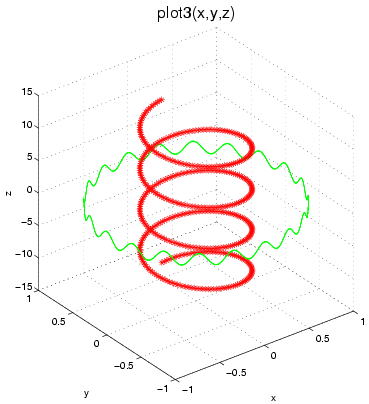

11.2.2.1 Plot3

Informationen zu den möglichen Farben und Stilen der 3D-Linien findet man unter linespec

t=linspace(-4*pi,4*pi,500);
x1=0.5*sin(t);
y1=0.5*cos(t);
z1=t;
x2=cos(t);
y2=sin(t);
z2=cos(20*t);

plot3(x1,y1,z1,'r*-',x2,y2,z2,'g')

rotate3d

Der Befehl rotate3d ermöglicht eine Drehung des Achsensystems mit Hilfe der Maus.

11.2.2.2 Ezplot3

h=ezplot3('sin(3*t)','cos(4*t)',...
          'sin(2*t)',[0,2*pi]);

set(h, 'marker','o')
rotate3d

Die Grenzen von t sind, wenn nicht anders festgelegt, 0 und 2 pi, die Achsenbeschriftung erfolgt automatisch.

11.2.2.3 Comet3

Optional kann in comet3 die Schweiflänge relativ zur Gesamtlänge des Graphen angegeben werden.

t=linspace(0,2*pi,1000);

x=cos(t).*sin(20*t);
y=sin(t).*sin(20*t);
z=cos(20*t);

comet3(x,y,z);

Achtung, die Erstellung des Graphen erfolgt im erasemode none, wird das Graphikfenster vergrößert, verschwindet der Graph, er kann daher auch nicht gedruckt werden.

11.2.2.4 Fill3

Definition der 6 Flächen eines Würfels:

x=[0,1,1,0;0,1,1,0;1,1,1,1;...
   0,1,1,0;0,1,1,0;0,0,0,0]';
y=[0,0,0,0;0,0,1,1;0,1,1,0;...
   1,1,1,1;0,0,1,1;0,1,1,0]';
z=[0,0,1,1;0,0,0,0;0,0,1,1;...
   0,0,1,1;1,1,1,1;0,0,1,1]';

colormap([1,0,0;0,1,0;0,0,1;...
          1,1,0;1,0,1;0,1,1]);

fill3(x,y,z,1:6)

talkprint

bar3(x,y,w,'style') & 11.2.2.5 & Stellt die 2D Daten als vertikale 3D Balken dar
bar3h(x,y,w,'style') & 11.2.2.6 & Stellt die 2D Daten als horizontale 3D Balken dar
pie3(x,'explode') & 11.2.2.7 & Zeichnet ein 3D Kreisdiagramm von x

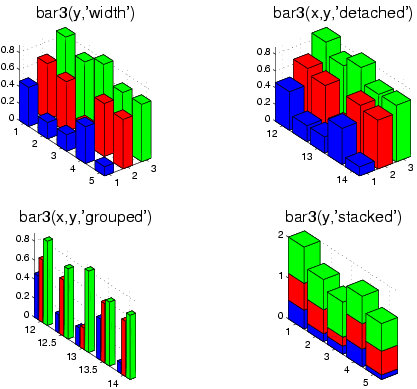

11.2.2.5 Bar3

Wird der Vektor x angegeben, so werden die Säulen an den Positionen von x aufgetragen, sonst bei den Werten von 1 bis length(n)

y=sort(rand(3,5))';
x=linspace(12,14,size(y,1));
colormap([0,0,1;1,0,0;0,1,0]);

subplot(2,2,1)
bar3(y,0.5)

subplot(2,2,2)
bar3(x,y,'detached')

subplot(2,2,3)
bar3(x,y,'grouped')

subplot(2,2,4)
bar3(y,'stacked')

Man beachte die unterschiedliche Darstellung der Säulendiagramme bei der Verwendung der Stile 'detached', 'grouped' und 'stacked'.

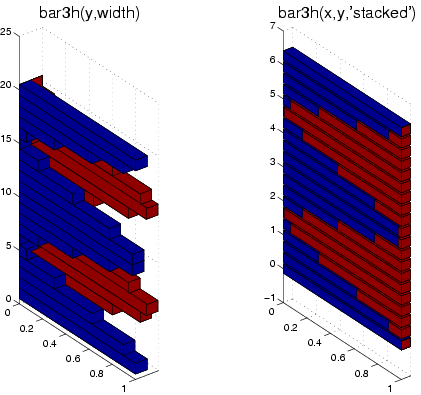

11.2.2.6 Bar3h

x=linspace(0,2*pi,20)';
y=[cos(x).^2,sin(x).^2];

subplot(1,2,1)
bar3h(y,1);

subplot(1,2,2);
bar3h(x,y,'stacked');

Hier gilt dasselbe wie bei bar3 mit dem Unterschied, dass hier Ordinate und Abszisse vertauscht sind.

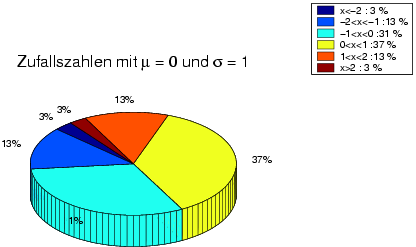

11.2.2.7 Pie3

Anteile normalverteilter Daten innerhalb bestimmter Intervalle (siehe Legende)

x=randn(1000,1);
y1=length(x(find(x<-2)));
y2=length(x(find(d<-1 & x>-2)));
y3=length(x(find(x<0 & x>-1)));
y4=length(x(find(x<1 & x>0)));
y5=length(x(find(x<2 & x>1)));
y6=length(x(find(x>2)));
y=[y1,y2,y3,y4,y5,y6];

h=pie3(y);

Der Vektor 'explode' muß die selbe Länge wie x aufweisen, Einträge des Wertes 1 führen zur Betonung des entsprechenden Segments.

talkprint

contour3(x,y,z) & 11.2.2.8 & Zeichnet durch z=f(x,y) definierte 3D-Konturlinien
mesh(x,y,z) & 11.2.2.9 & Stellt die Matrix z=f(x,y) in Form eines 'Drahtgitters' dar
ezmesh('f(x,y)') & 11.2.2.10 & 'Easy to use' Variante von mesh, f(x,y) wird als String eingegeben
meshc(x,y,z) & 11.2.2.11 & Zeichnet ein 3D-Drahtgitter und einen 2D-Contourplot der Funktion z=f(x,y)
meshz(x,y,z) & 11.2.2.12 & Zeichnet ein 3D-Drahtgitter der Funktion z=f(x,y) mit zusätzlichen seitlichen Referenzlinien
trimesh(tri,x,y,z) & 11.2.2.13 & Zeichnet ein aus Dreiecken bestehendes 3D-Drahtgitter der Funktion z=f(x,y)
surf(x,y,z) & 11.2.2.14 & Erstellt eine 3D-Oberflächengraphik der Funktion z=f(x,y)
ezsurf('f(x,y)') & 11.2.2.15 & 'Easy to use' Variante von surf, f(x,y) wird als String eingegeben
surfc(x,y,z) & 11.2.2.16 & Zeichnet eine 3D-Oberflächengraphik und einen 2D-Contourplot der Funktion z=f(x,y)
ezsurfc(x,y,z) & 11.2.2.17 & 'Easy to use' Variante von surfc, f(x,y) wird als String eingegeben
surfl(x,y,z) & 11.2.2.18 & Erstellt eine 3D-Oberflächengraphik der Funktion z=f(x,y) mit wählbarer Beleuchtung
trisurf(tri,x,y,z) & 11.2.2.19 & Zeichnet eine 3D-Oberfläche der Funktion z=f(x,y) aus Dreiecken
waterfall(x,y,z) & 11.2.2.20 & Zeichnet die Reihen der Matrix z=f(x,y) als 3D-Linien entlang der x-Achse

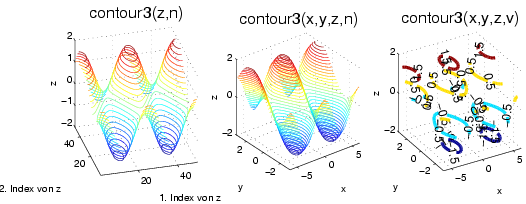

11.2.2.8 Contour3

Text in Spalten

x=linspace(-2*pi,2*pi,50);
y=linspace(-pi,pi,50);
[xx,yy]=meshgrid(x,y);
zz=cos(xx)+sin(yy);

subplot(2,2,1)
contour3(zz,20);

subplot(2,2,2)
contour3(xx,yy,zz,30);

subplot(2,2,4)
v=[-1.5,-0.5,0.5,1.5];
[c,h]=contour3(xx,yy,zz,v);
clabel(c,h,'fontsize',12);

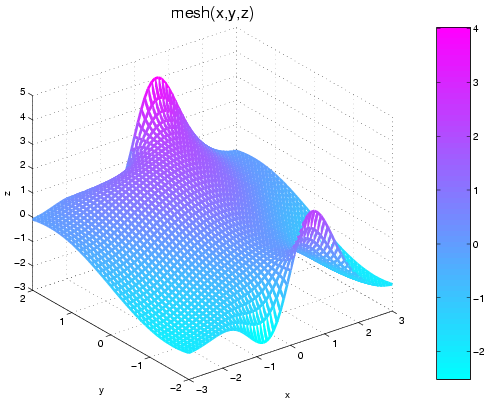

11.2.2.9 Mesh

[x,y]=meshgrid(-3:0.1:3,-2:0.1:2);
z1=x.*exp(-x.^2+y.^2);
z2=10+cos(x)+sin(y);
z=z1./z2;

h=mesh(x,y,z);

set(h,'linewidth',2.5);
colormap cool
colorbar

Zur Erinnerung: mit get(h) können alle Eigenschaften des mit dem Handle h verknüpften Graphik-Objekts ausgegeben und mit set(h,'Eigenschaft','Wert') gesetzt werden.

11.2.2.10 Ezmesh

subplot(2,2,1)
ezmesh('x^2+y^2')

subplot(2,2,2)
ezmesh('cos(u^2+v^2)^2',...
       [-pi/2,pi/2])

subplot(2,2,3)
ezmesh('x^2-y^2',50)

subplot(2,2,4)
ezmesh('cos(cos(x)+sin(y))','circ')

Neben der Funktion f(x,y) können optional die Grenzen von x und y, die Anzahl der Gitterelemente oder der Ausdruck 'circ' (zeichnet Graphik über kreisförmigen Definitionsgebiet) angegeben werden.

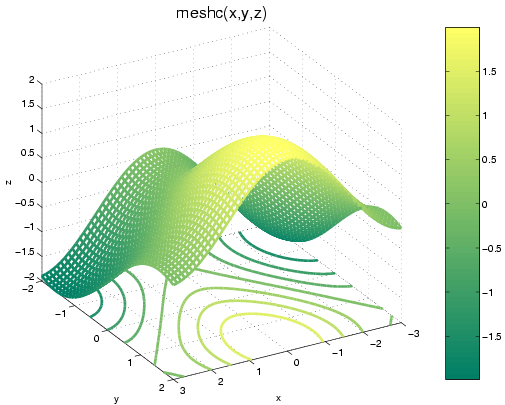

11.2.2.11 Meshc

[x,y]=meshgrid(-3:0.1:3,-2:0.1:2);
z1=;x.*exp(-x.^2-y.^2)
z2=10+cos(x)+sin(y);
z=z1./z2;

h=meshc(x,y,z);

set(h,'linewidth',2.5);

Die Dicke der Konturlinien kann nur gemeinsam mit jenen des Drahtgitters verändert werden.

11.2.2.12 Meshz

[x,y]=meshgrid(-3:0.1:3,-2:0.1:2);
z=x+y+x.^2+y.^2;

h=meshz(x,y,z);

colorbar
set(h,'linewidth',2.0);
colormap summer

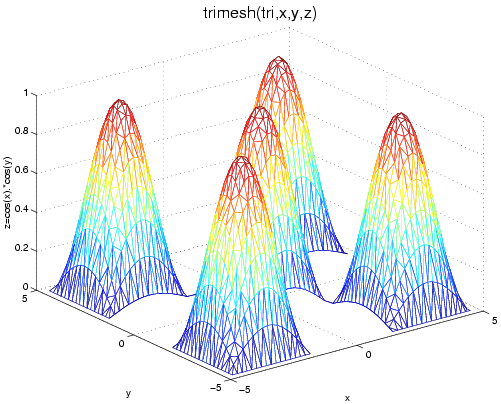

11.2.2.13 Trimesh

Die Koordinaten (tri) der Dreiecke werden mit der delaunay Triangulation aus den (x,y) Daten gewonnen.

t=linspace(-1.5*pi,1.5*pi,50);
[x,y]=meshgrid(t,t);
z=cos(x).*cos(y);
z(z<0)=nan;
tri = delaunay(x,y);

trimesh(tri,x,y,z)

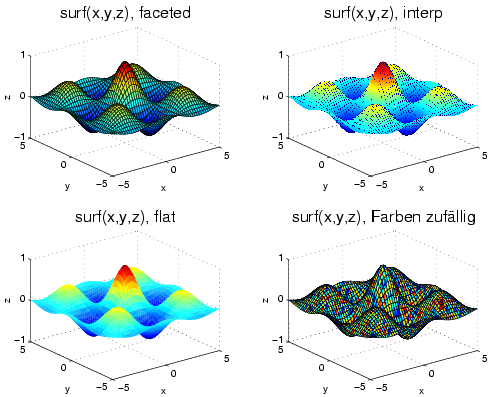

11.2.2.14 Surf

Die Farbgebung im 4. Subplot erfolgt zufällig.

x=linspace(-5,5,50);
y=linspace(-5,5,50);
[xx,yy]=meshgrid(x,y);
z1=cos(xx).*cos(yy);
z2=exp(-0.2*sqrt(xx.^2+yy.^2));
zz=z1.*z2;

subplot(2,2,1)
surf(xx,yy,zz);
shading faceted

subplot(2,2,2)
surf(xx,yy,zz);
shading interp

subplot(2,2,3)
surf(xx,yy,zz);
shading flat

subplot(2,2,4)
h=surf(xx,yy,zz);
shading interp
set(h,'cdata',rand(size(zz)),'edgecolor','k')

Werden im Aufruf von surf die x- und y- Matrizen weggelassen, so werden auf den x- und y- Achsen die beiden Indizes der Matrix z aufgetragen.

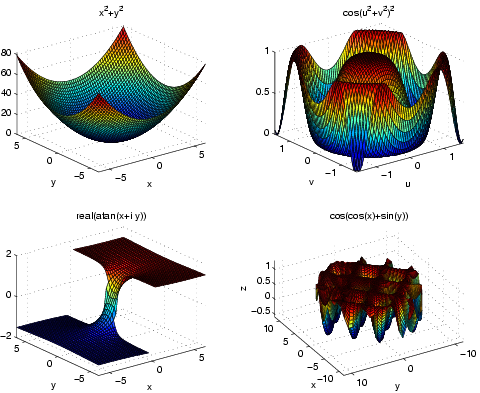

11.2.2.15 Ezsurf

subplot(2,2,1)
ezsurf('x^2+y^2')

subplot(2,2,2)
ezsurf('cos(u^2+v^2)^2',...
       [-pi/2,pi/2])

subplot(2,2,3)
i=sqrt(-1);
ezsurf('real(atan(x+i*y))',50)

subplot(2,2,4)
ezsurf('cos(cos(x)+sin(y))','circ')
view(-120,50)

Neben der Funktion f(x,y) können optional die Grenzen von x und y, die Anzahl der Gitterelemente oder der Ausdruck 'circ' (zeichnet Graphik über kreisförmigen Definitionsgebiet) angegeben werden. Mit Hilfe des Befehls view stellt man den Blickwinkel auf das Achsensystem ein. Die erste Komponente ist der Azimuthwinkel in Grad (Rotation der x,y Ebene), die zweite Komponente ist der Kippwinkel aus der horizontalen Lage der x,y Ebene.

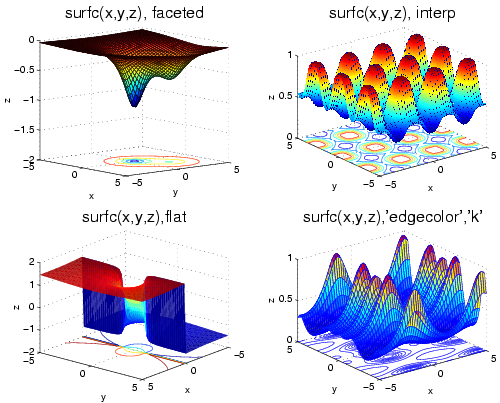

11.2.2.16 Surfc

x=linspace(-5,5,50);
[xx,yy]=meshgrid(x,x);;

subplot(2,2,1)
zz=-1./(xx.^2+yy.^2+1)-1./...
      ((xx-2).^2+(yy-2).^2+2);
surfc(xx,yy,zz)
shading faceted

subplot(2,2,2)
zz=1./(cos(xx).^4+sin(yy).^4+1);
surfc(xx,yy,zz)
shading interp

subplot(2,2,3)
zz=real(atan(xx+sqrt(-1)*yy));
surfc(xx,yy,zz);
shading flat

subplot(2,2,4)
zz=1./(sin(xx)+2+abs(yy).*cos(yy).^2);
h=surfc(xx,yy,zz);
set(h,'edgecolor','b')

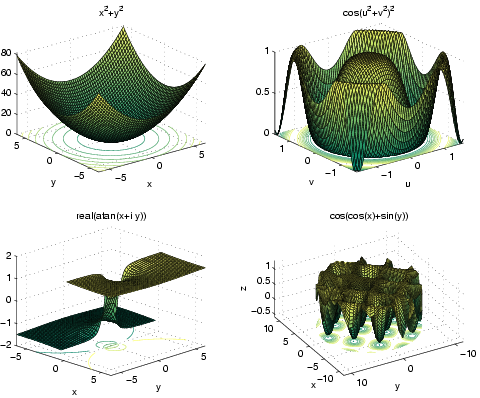

11.2.2.17 Ezsurfc

subplot(2,2,1)
ezsurfc('x^2+y^2')

subplot(2,2,2)
ezsurfc('cos(u^2+v^2)^2',...
        [-pi/2,pi/2])

subplot(2,2,3)
i=sqrt(-1);
ezsurfc('real(atan(x+i*y))',50)
view(45,25)

subplot(2,2,4)
ezsurfc('cos(cos(x)+sin(y))','circ')

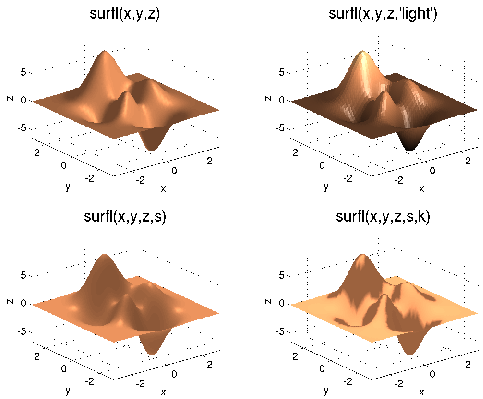

11.2.2.18 Surfl

[x,y] = meshgrid(-3:1/8:3);
z = peaks(x,y);

subplot(2,2,1)
surfl(x,y,z);

subplot(2,2,2)
surfl(x,y,z,'light')

subplot(2,2,3)
s=[0,90];
surfl(x,y,z,s)

subplot(2,2,4)
s=[0,90];
k=[1,0.1,1,0.1];
surfl(x,y,z,s,k)

Der Vektor s beinhaltet die x-, y- und z- Komponenten der Einfallsrichtung des Lichts und k die relativen Intensitäten des Umgebungslichtes, der diffusen Reflexion, der spiegelnden Reflexion sowie des spiegelnden Glanzes.

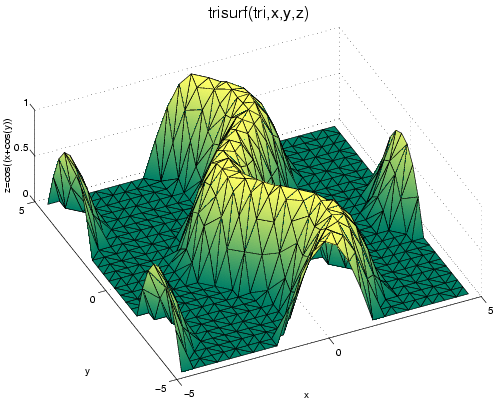

11.2.2.19 Trisurf

Die Koordinaten der Dreiecke werden mittels delaunay aus den x- und y- Werten des Gitters gewonnen.

t=linspace(-1.5*pi,1.5*pi,25);
[x,y]=meshgrid(t,t);
z=cos(x+cos(y));
z(z<0)=0;
tri = delaunay(x,y);

h=trisurf(tri,x,y,z);

shading interp
set(h,'edgecolor','k')

11.2.2.20 Waterfall

x=linspace(-pi,pi,50);
y=linspace(-2*pi,2*pi,50);
[xx,yy]=meshgrid(x,y);
z1=cos(xx).*cos(yy);
z2=exp(-(sqrt(xx.^2+yy.^2))./4;
zz=z1.*z2;

h=waterfall(xx,yy,zz);

set(h,'linewidth',3,'facecolor','k')
set(gcf,'color','k');

talkprint

quiver3(x,y,z,u,v,w) & 11.2.2.21 & Zeichnet an den Punkten (x,y,z) Vektorpfeile mit den Komponenten (u,v,w)
slice(x,y,z,d,sx,sy,sz) & 11.2.2.22 & Veranschaulicht die volumetrische Funktion d=f(x,y,z) durch senkrecht durch die Achsen gelegte Schnittflächen

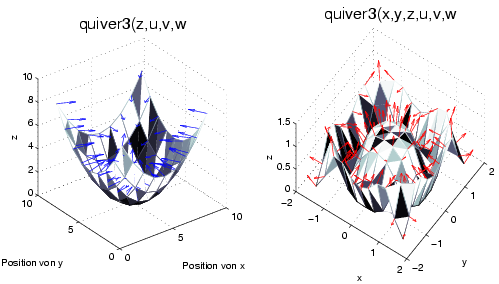

11.2.2.21 Quiver3

Es ist sinnvoll, diesen Graphikbefehl gemeinsam mit mesh oder surf zu verwenden.

subplot(1,2,1)
[x,y]=meshgrid(-2:0.5:2,-2:0.5:2);
z=x.^2+y.^2;
[u,v,w] = surfnorm(x,y,z);

quiver3(z,u,v,w)

hold on
mesh(z)

subplot(1,2,2)
[x,y]=meshgrid(-pi/2:pi/10:pi/2);
z=cos(x.^2+y.^2).^2;
[u,v,w] = surfnorm(x,y,z);

quiver3(x,y,z,u,v,w,'r')

hold on
mesh(x,y,z)

Die Komponenten der Normalvektoren auf die Oberfläche z=f(x,y) werden mit dem Befehl [u,v,w]=surfnorm(x,y,z) berechnet.

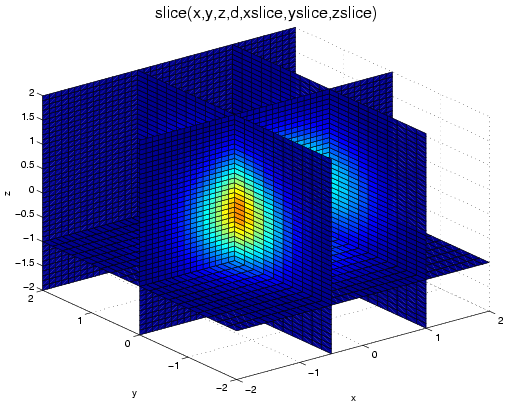

11.2.2.22 Slice

Wie zu den Achsen geneigte Schnittflächen erstellt werden, findet man in in der Hilfe von slice

[x,y,z] = meshgrid(-2:.1:2,...
           -2:.2:2,-2:.1:2);
d=exp(-x.^2-y.^2-z.^2);
xslice = [-0.5,1];
yslice = [0,2];
zslice = [-1];

slice(x,y,z,d,xslice,yslice,zslice)

Mit meshgrid lassen sich auch die x-, y- und z- Koordinaten dreidimensionaler Gitter berechnen.

talkprint

stem3(x,y,z) & 11.2.2.23 & Zeichnet 3D Funktion und verbindet Datenpunkte mit der Ebene z=0
sphere(n) & 11.2.2.24 & Erstellt eine durch

Flächen angenäherte Kugel
cylinder(r,n) & 11.2.2.25 & Erstellt einen durch ein n-seitiges Prisma angenäherten Zylinder mit Radius r
scatter3(x,y,z,r,c) & 11.2.2.26 & Zeichnet Daten an den Positionen (x,y,z) der Größe r sowie der Farbe c
ribbon(y,z,w) & 11.2.2.27 & Zeichnet die Spalten von z über jenen von y als 3D Bänder der Breite w

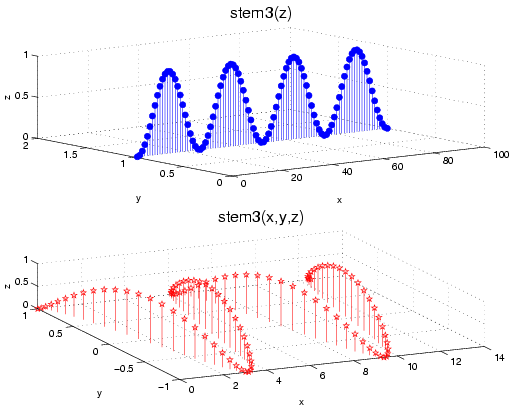

11.2.2.23 Stem3

Die in linespec definierten Datensymbole können mit der Option 'filled' ausgefüllt werden.

t=linspace(0,4*pi,100);
x=t;
y=cos(t);
z=sin(t).^2;

subplot(2,1,1)
stem3(z,'filled')

subplot(2,1,2);
stem3(x,y,z,'rp')

view(-25,60)

Wird stem3 nur der Vektor z übergeben, dann wird z über x=1 bis size(z,1) und y=1 bis size(z,2) aufgetragen.

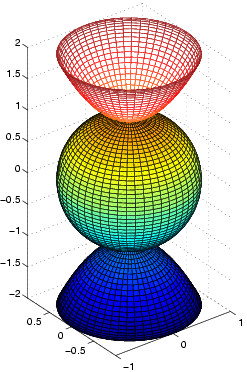

11.2.2.24 Kugel

Einheitskugel mit vertikal angrenzenden paraboloid-ähnlichen Objekten.

sphere(50)
[x,y,z]=sphere(50);

hold on
mesh(x,y,-z.^2+2)

surf(x,y,z.^2-2)
axis equal

Wird der Befehl in Form von [x,y,z]=sphere(n) verwendet, so können wie im Beispiel mit surf(x,y,z) oder mesh(x,y,z) ebenfalls Kugeln und kugelähnliche Objekte gezeichnet werden. Der Vorteil liegt darin, dass auf diese Weise Eigenschaften wie Größe, Position und Farben beeinflusst werden können.

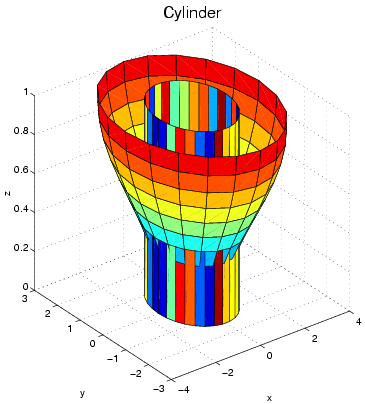

11.2.2.25 Zylinder

Zylinder und Rotationskörper mit der Profilkurve r(t)=2+cos(t)

t = pi:pi/10:2*pi;
[X1,Y1,Z1] = cylinder(2+cos(t));
[X2,Y2,Z2] = cylinder(1.5,30);

h1=surf(X1,Y1,Z1);
hold on
h2=surf(X2,Y2,Z2);
c=rand(size(get(h2,'cdata')));

set(h2,'cdata',c)
axis square

Wird der Befehl in Form von [x,y,z]=cylinder(r,n) verwendet, so können wie im Beispiel mit surf(x,y,z) oder mesh(x,y,z) ebenfalls Rotationskörper gezeichnet werden. Der Vorteil liegt wie im Beispiel 11.2.2.24 darin, dass auf diese Weise unter anderem Größe, Position und Farbeigenschaften beeinflusst werden können.

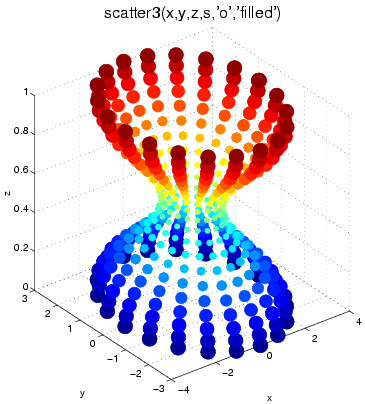

11.2.2.26 Scatter3

Mit Hilfe des Graphikbefehls cylinder erhaltene Koordinaten des Rotationskörpers der Profilkurve r(t)=2+cos(t). Farbe und Punktgröße hängen von den Koordinaten ab.

t = 0:pi/10:2*pi;
[x,y,z] = cylinder(2+cos(t));

vx=reshape(x,[],1);
vy=reshape(y,[],1);
vz=reshape(z,[],1);
r=25*((vx.^2)+(vy).^2)
c=vz;;

scatter3(vx,vy,vz,r,c,'o','filled')

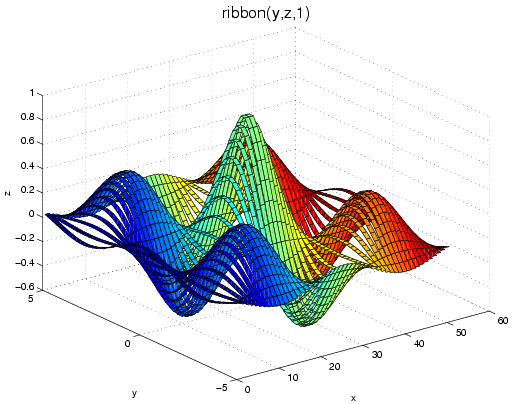

11.2.2.27 Ribbon

x=linspace(-5,5,50);
y=linspace(-5,5,50);
[xx,yy]=meshgrid(x,y);
z1=cos(xx).*cos(yy);
z2=exp(-0.2*sqrt(xx.^2+yy.^2));
zz=z1.*z2;

ribbon(yy,zz,1)
